Cable update list ---> ACB

[brunomalone]

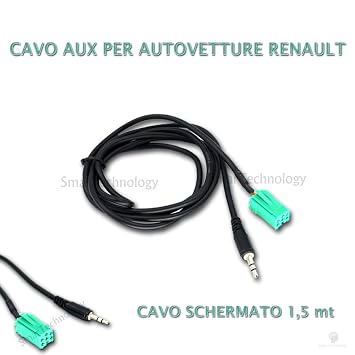

Hola. Recientemente he desmontado el radiocassette que venía con mi coche para poner el radiocd de serie (update list). Lo he comprado por wallapop y el vendedor me ha regalado el ACB, pero sin cable. ¿Se puede conseguir ese cable por ebay o aliexpress? He buscado pero lo que veo es el típico cable con minijack al final y la toma verde en el otro extremo.

[chesus_cps]

Hola bruno,

a estos cables te refieres?

[brunomalone]

Hola. Gracias por responder. No, me refiero al cable que se ve aquí:

Es el que va desde el radiocd al ACB

[chesus_cps]

https://www.ebay.es/itm/Connects-2-CTVRNX001-Renault-Twingo-2007-09-Aux-Input-Adaptor-MP3-iPod-Android/272426088292?hash=item3f6ddc3764:g:dncAAOSwXeJYD3q1

En una busqueda rapida he encontrado esto, voy a seguir echando un ojo a ver si alguien vende el cable por separado.

[chesus_cps]

Echa un vistazo a ver si el cable de DENSION CABL-RE8, es el mismo.

[mgn_rafa]

Hola. Recientemente he desmontado el radiocassette que venía con mi coche para poner el radiocd de serie (update list). Lo he comprado por wallapop y el vendedor me ha regalado el ACB, pero sin cable. ¿Se puede conseguir ese cable por ebay o aliexpress? He buscado pero lo que veo es el típico cable con minijack al final y la toma verde en el otro extremo.

Pasa foto de la parte del conector del ACB. Lo mismo alguien lo tiene y no sabe para que.

[brunomalone]

Echa un vistazo a ver si el cable de DENSION CABL-RE8, es el mismo.

Gracias, si no es el mismo se le parece mucho. Al menos los conectores. Pero este parece que lleva algo más en medio.



De todas formas, sólo lo veo en páginas del este y bastante caro. Estoy pensando en intentar conseguir los conectores y hacérmelo yo...

[brunomalone]

Ahora sí que me he perdido porque he encontrado uno que se le parece más (no lleva nada en medio de los conectores) y, sin embargo, es para Fiat Panda...

[brunomalone]

Pasa foto de la parte del conector del ACB. Lo mismo alguien lo tiene y no sabe para que.

Ahí va la foto. No se ve muy bien pero queda claro el tipo de conector que es. O igual alguno sabe como se llama este tipo de conector y puedo comprar los conectores sueltos y montar el cable.

[brunomalone]

Voy encontrando información:





También he encontrado el conector mini iso en aliexpress. Así que estoy pensando en soldar loc cables en los extemos de la ACB

[chesus_cps]

Pues yo creo que acabaras antes y sera mas satisfactorio y economico. El conector en aliexpress seran dos pesetas, y preparar y soldar el cableado es una tarde.

A por ello!

[brunomalone]

Gracias. Pero aún me falta saber a dónde van esos cables en el conector mini iso. Eso no lo encuentro. Aunque se me acaba de ocurrir otra cosa. Se supone que la ACB simula (y sustituye) al cargador de CDs, así que supongo que el cable será el mismo. Me imagino que mucha gente habrá quitado su cargador de CDS a estas alturas y, aunque habría puesto un ACB, tendría un cable de sobra... Esto me hace pensar que no debería ser tan difícil cambiar encontrar un cable de segunda mano o en un desguace.

[PumukiElGrande]

si al final te lo fábricas tu y funciona acuérdate de hacer alguna foto y un esquema para el siguiente que quiera hacer lo mismo. suerte con la búsqueda de información

[chesus_cps]

En todos los bricos que veo en internet, para sacar un simple jack, solo conectan esos 3 cables (10,11,12) del circuito C2

El conector del ACB parece que es el C3





http://www.tehnomagazin.com/Auto-radio-car-connector/RENAULT-Car-Radio-Wiring-Connector.htm

Solo se me ocurre que a base de imagenes como esta, intentes copiar el cable completo:

[glasoner1]

El conector de ACB es el 3, que emula el cargador de CD. El del cable auxiliar va entre los altavoces y los mandos al volante.

Enviado desde mi EVA-L09 mediante Tapatalk

[brunomalone]

Gracias a todos. El conector de aliexpress ya está en camino. La idea de sacar el esquema de conexión de los cables de las fotos está bien, pero necesitaría una buena foto de un cable de un ACB original de Renault porque ya para empezar lleva ocho cables, y en esas otras versiones no originales parece que no hay tantos. Aunque supongo que el orden será el mismo.

[Dj_Nick]

Según tus descubrimientos:


y los míos:








Puedo deducir, suponiendo que en el aparato de izda. a der., la fila superior de pines es 1 a 6 y la inferior 7 a 12


Las conexiones son:
Conector C3 --------->  color   ---------> Conector ACB
Pin 13 ----------------- Blanco ------------ Pin 3
Pin 14 ----------------- Rojo --------------- Pin 4
Pin 15 ----------------- Negro gordo ----- Pin 6
Pin 16 ----------------- Marron ------------ Pin 12
Pin 17 ----------------- Azul  --------------- Pin 5
Pin 18 ----------------- Amarillo  ---------- Pin 1
Pin 19 ----------------- Negro fino -------- Pin 2
Pin 20 ----------------- Negro fino -------- Pin 7

O lo que es lo mismo (visto desde el ACB):
Conector ACB ------->  color   ----------> Conector C3
Pin 1 ------------------- Amarillo ----------- Pin 18
Pin 2 ------------------- Negro fino -------- Pin 19
Pin 3 ------------------- Blanco ------------ Pin 13
Pin 4 ------------------- Rojo --------------- Pin 14
Pin 5 ------------------- Azul  --------------- Pin 17
Pin 6 ------------------- Negro gordo ----- Pin 15
Pin 7 ------------------- Negro fino -------- Pin 20
Pin 8 ------------------- N/C
Pin 9 ------------------- N/C
Pin 10 ------------------ N/C
Pin 11 ------------------ N/C
Pin 12 ------------------ Marron ----------- Pin 16


Tengo dudas con los negros (que son los GND). Habría que comprobar con un polímetro en ACB si están conectados entre sí internamente.

En cuanto a los conectores, el del ACB puede servirte el de una fuente de alimentación de PC rota. Tendrás que cortarle los pines de los extremos que sobran, y posiblemente, hacer unos rebajes en las esquinas de algunos para que entre en el ACB.

[brunomalone]

Genial. Ahora sí que está mucho más claro. Y la idea de usar un conector de fuente antigua es muy buena! Muchas gracias.

[chesus_cps]

Esto va tomando forma! A ver si consigues todos los materiales y por fin puedes instalar el ACB.

[brunomalone]

Sí, ya he conseguido el conector de la fuente, ahora a esperar un mesecito o por ahí a que llegue el conector de aliexpress.
